GYJQ-104電離式火焰監測器

責任編輯:焰祥熱能發布日期:2016-02-18瀏覽數:



               供貨廠家:西安焰祥熱能技術有限公司

    此產品適用: 燃氣工業燃燒器的火焰監測

    客戶選擇最多:燃氣鍋爐監測火焰
    優惠:全國包郵。



  GYJQ-104電離式火焰監測器主要用于燃氣工業燃燒器的火焰監測。檢測性能可靠,可以排除積炭、布線分布電容的影響,只對火焰敏感,對高溫無反應,具有強抗干擾性能。

  一、功能:
  控制點火裝置自動點火,點火時自動打開燃料閥,在設定時間內沒有點燃,控制器自動關閉燃料閥并報警,如點火成功則保持燃料正常供應。



  二、主要技術指標
  1.電源電壓220V ±10% 50/60HZ
  2.火焰檢測 電離電極
  3.檢測響應時間≤0.2秒
  4.電極使用溫度 長期1300℃
  5.探頭與監測器連接距離 ≤100米

  三、殼體ABS工程塑料
  1.體積155×90×55mm、不包括插頭尺寸
  2.安裝尺寸135×52mm 安裝孔Φ4-Φ5 mm

  四、檢測電極pyromax高溫合金
  1.直徑Φ12 伸入火區Φ4
  2.安裝螺紋M14×1.25
  3.安裝檢測電極必須能接觸到火焰,檢測孔Φ12.5mm,電極長期工作溫度1300℃,不需冷卻。

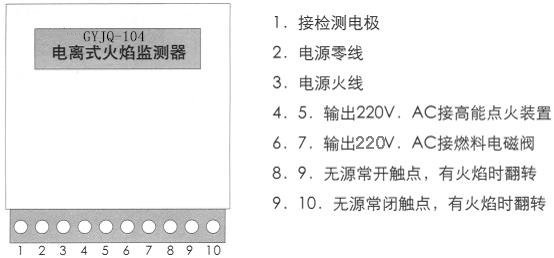

  五、接線端子如下圖所示


  六、安裝
  1.電極安裝
  該監測器檢測火焰采用接觸式檢測方式,安裝檢測電極時,必須使中心電極在監測時能接觸到火焰,檢測電極的中心電極必須對地絕緣,不要接觸燃燒器內的金屬材料或耐火材料。
  檢測電極的中心電極材料選用特殊的抗高溫氧化材料,安裝檢測電極時,不需要通風冷卻,檢測電極可以在1300℃的高溫下長期使用,最高使用溫度不大于1400℃,請用戶選擇合適的位置安裝。
  2.電源
  如用戶使用的交流電源為不接地電源,如用隔離變壓器供電,請將電源的一根線接地。

  七、調試
  為了提高絕緣性能或減小布線分布電容,最好用耐壓500V的導線布線,控制室外的檢測線最好采用空中布線,盡量不采用地溝布線。檢測線不應與其它電源線或信號線混在一起。用戶在不接通電源的情況下,請測量檢測輸出端對地的電阻值,電阻値必須大于20MΩ,測量用三用表,不能用搖表測量,以免損壞控制器。
  在無火焰情況下,打開模塊蓋,接通電源,反時針緩慢調節模塊中間的電位器,直到綠色指示燈亮,繼電器吸合,然后順時針調節電位器,使綠色指示燈滅,繼電器剛好釋放為止,這時監測器調試好。

  八、故障排除
  1.燃燒器火焰正常,并且檢測中心電極能接觸到火焰,而監測器判斷無火。
  A. 關斷電源,測量檢測端對地的絕緣電阻,如果電阻小于20 MΩ,則是檢測電極高溫陶瓷絕緣管積炭嚴重或檢測線絕緣破壞所致,如陶瓷管積炭嚴重,清理積炭即可,如檢測線絕緣不良,需更換檢測線。
  B. 如果檢測線對地電阻大于20 MΩ,可能由于導線吸潮使分布電容增大,請測量檢測線對地電容,在電容不大于0.1μF的情況下,請重新調節模塊中央的匹配電位器。如果電容大于0.1μF,最好考慮縮短模塊與探頭的距離。
  2.燃燒器滅火,而監測器顯示有火。是由于模塊中間的阻抗匹配電位器超調所致,請重新調試。
