GYJQ-F104電離式火焰監測器主要用于燃氣工業燃燒器的火焰監測。檢測性能可靠，可以排除積炭、布線分布電容的影響，只對火焰敏感，對高溫無反應，具有強抗干擾性能。

　　一、功能：　　　　　　　　　　　　　　　　　　　　　

　　控制點火裝置自動點火，點火時自動打開燃料閥，在設定時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。

　　

　　二、主要技術指標

　　1.電源電壓220V　±10%　50/60HZ

　　2.火焰檢測　電離電極

　　3.檢測響應時間≤0.2秒

　　4.電極使用溫度　長期1300℃

　　5.探頭與監測器連接距離　≤100米

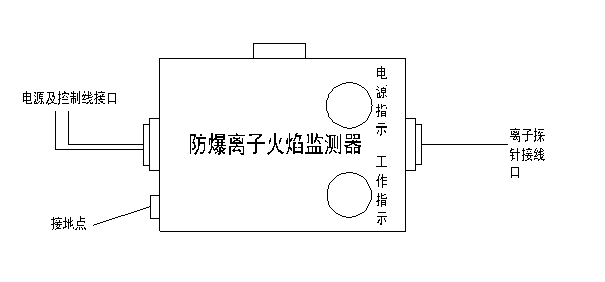

　　三、外部連接示意圖



　　
　　四、檢測電極pyromax高溫合金

　　1.直徑Φ12　伸入火區Φ4

　　2.安裝螺紋M14×1.25

　　3.安裝檢測電極必須能接觸到火焰，檢測孔Φ12.5mm，電極長期工作溫度1300℃，不需冷卻

　　五、接線端子如下圖所示（內部）


　　1：接監測探針　　　　　　　　　　　 2：電源零線

　　3：電源火線 　　　　　　　　　　　　4、5：接點火器AC220V

　　6、7：接燃料電磁閥AC220V 　　　　　8、9：無源常開觸電，有火焰時翻轉

　　9、10：無源常閉觸點，有火焰時翻轉

　　
　　六、安裝

　　1.電極安裝

　　該監測器檢測火焰采用接觸式檢測方式，安裝檢測電極時，必須使中心電極在監測時能接觸到火焰，檢測電極的中心電極必須對地絕緣，不要接觸燃燒器內的金屬材料或耐火材料。

檢測電極的中心電極材料選用特殊的抗高溫氧化材料，安裝檢測電極時，不需要通風冷卻，檢測電極可以在1300℃的高溫下長期使用，最高使用溫度不大于1400℃，請用戶選擇合適的位置安裝。

　　2.電源

　　如用戶使用的交流電源為不接地電源，如用隔離變壓器供電，請將電源的一根線接地。

　　3、連接時打開上蓋板，將電源線、控制線按上圖連接在對應的端子上。

　　4、將電離探針連接在監測器離子探針接口上，并固定緊。

　　
　　七、調試　

　　為了提高絕緣性能或減小布線分布電容，最好用耐壓500Ｖ的導線布線，控制室外的檢測線最好采用空中布線，盡量不采用地溝布線。檢測線不應與其它電源線或信號線混在一起。用戶在不接通電源的情況下，請測量檢測輸出端對地的電阻值，電阻値必須大于20MΩ，測量用三用表，不能用搖表測量，以免損壞控制器。

    在無火焰情況下，打開模塊蓋，接通電源，反時針緩慢調節模塊中間的電位器，直到綠色指示燈亮，繼電器吸合，然后順時針調節電位器，使綠色指示燈滅，繼電器剛好釋放為止，這時監測器調試好。

　　
　　八、故障排除　　

　　1.燃燒器火焰正常，并且檢測中心電極能接觸到火焰，而監測器判斷無火。

　　A. 關斷電源，測量檢測端對地的絕緣電阻，如果電阻小于20 MΩ，則是檢測電極高溫陶瓷絕緣管積炭嚴重或檢測線絕緣破壞所致，如陶瓷管積炭嚴重，清理積炭即可，如檢測線絕緣不良，需更換檢測線。

　　B. 如果檢測線對地電阻大于20 MΩ，可能由于導線吸潮使分布電容增大，請測量檢測線對地電容，在電容不大于0.1μF的情況下，請重新調節模塊中央的匹配電位器。如果電容大于0.1μF，最好考慮縮短模塊與探頭的距離。

　　2.燃燒器滅火，而監測器顯示有火。是由于模塊中間的阻抗匹配電位器超調所致，請重新調試。
