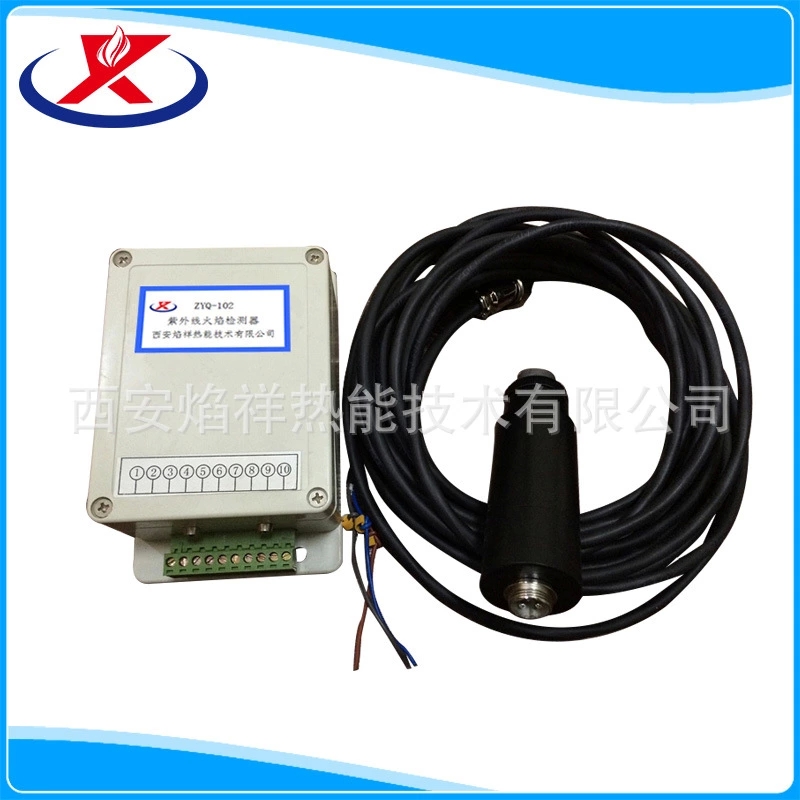

ZYQ-102紫外線火焰檢測器

　                供貨廠家：西安焰祥熱能技術有限公司

　　　　此產品適用： 工業窯爐或火炬放散點火時“觀看”是否點火成功。

　　　　客戶選擇最多：工業鍋爐監測是否有火。
　　　　優惠：全國包郵。

　　ZYQ-102紫外線火焰檢測器，用于燃?xì)?、燃油工業燃燒器、工業窯爐的火焰檢測，該檢測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。

　　一、功能：　　　　　　　　　　　　　　　　　　　　　
　　控制點火裝置自動點火，點火同時自動打開燃料閥。在設定時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。
　　二、主要技術參數　　　　　　　　　　　　　　　　　　
　　1.電源200/240Ｖ　 50/60HZ
　　2.火焰檢測　UV傳感器
　　3.檢測響應時間　≤0.2秒
　　4.光譜響應范圍　190/280nm
　　5.傳感器與控制器連線　≤200米
　　6.檢測對象　燃?xì)?、燃?br /> 　　三、殼體ABS工程塑料　　　　　　　　　　　　　　　　
　　1.體積155×90×55 mm
　　2.安裝尺寸135×52 mm　安裝孔4～Φ5
　?。?探頭安裝孔Φ18，通風冷卻。
　　四、接線端線子如圖所示：　
　　　　　　　　　　　　　　　

　　五、安裝　　　　　　　　　　　　　　　　　　　　　　
　　1.探頭安裝
　　紫外線火焰檢測器是一種非接觸式火焰檢測器。用戶安裝時請將探頭對準火焰。探頭使用的最高溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于Φ18，探頭的安裝螺紋為M20×1.5。
　　本產品檢測靈敏距離為0.5米，（在檢測通道為Φ18的情況下），但檢測距離會隨著火焰輻射強度和檢測通道的增大而增大，但最大距離不能超過2米。
　　2.調試
　　紫外線火焰檢測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距檢測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，順時針緩慢調節模塊中間的匹配電位器，直到綠色指示燈滅，繼電器釋放為止，模塊調試好，調試好后，蓋上模塊蓋。請注意調試時不要超調，超調影響檢測靈敏度。
　　六、故障排除　　　　　　　　　　　　　　　　　　　　
　　1.燃燒器無火，而檢測卻顯示有火，這是檢測線路受潮后分布電容逐漸增大引起的干擾，請打開模塊，順時針緩慢調節電位器，直至綠色指示燈滅，繼電器釋放為止。
　　2.燃燒器有火，而檢測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片，二是阻抗匹配電位器超調，請打開模塊反時針緩慢調節電位器，直到綠色指示燈亮，繼電器吸合為止。
　　3.如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因?yàn)槠胀úＡ荒芡高^火焰產生的紫外線。
　　七、注意：
　　變頻器在工業生產中具有無可比擬的優越性，但是由于變頻器中要進行大功率二級管整流，大功率晶體管逆變，結果是在輸入輸出回路產生高次諧波電流，對供電系統、負載及其他鄰近電氣設備產生干擾，尤其是對防干擾要求比較高的高精密度儀表、計算機控制系統等應用中，諧波干擾問題尤為突出，因此對火焰檢測器周圍有變頻設備的供電電源，在火焰檢測器供電輸入端必須加隔離電源，嚴防高次諧波電流燒毀、擊穿火焰檢測器。
