三、接線端子如下圖所示（內部）



　　1：電源火線 2：電源零線

　　2、3、4：UV 探頭 5、6：接點火器AC220V

　　6、7：接燃料電磁閥AC220V 8、9：無源常開觸電，有火焰時翻轉

　　9、10：無源常閉觸點，有火焰時翻轉

　　四、安裝及調試

　　1.安裝

　　1.1連接時打開上蓋板，將電源線、控制線按上圖連接在對應的端子上。

　　 1.2將紫外探頭連線依次接到2，3，4端子上，并固定緊。

　　1.3如需把監測器狀態送DCS系統，DCS來信號接6號端子，通過8，10號端子送回DCS系統即可?！　　　　　　　　　　　　　　　　　　　　?

　　1.4探頭安裝

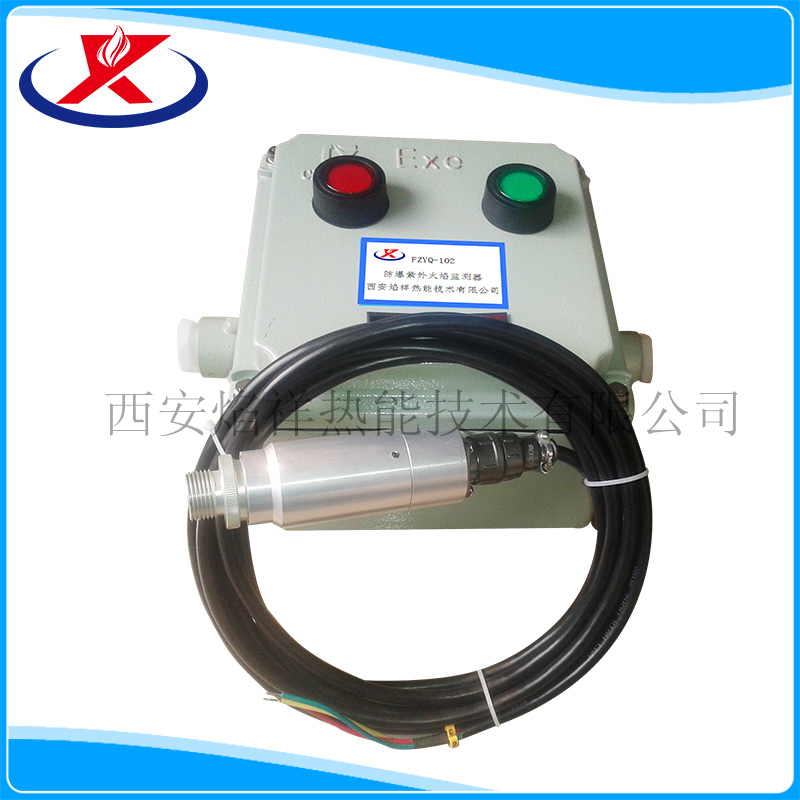

　　 ZYQ－102紫外線火焰監測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用的最高溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于Φ18，探頭的安裝螺紋為M20×1.5。

根據有關規定，監測靈敏距離為0.5米，（在檢測通道為Φ18的情況下），但監測距離會隨著火焰輻射強度和檢測通道的增大而增大，但最大距離不能超過2米。

　　 2.調試

　　2.1 為了提高監測靈敏度，傳感器電纜不應與其它電源線或信號線混在一起。

　　2.2 ZYQ－102紫外線火焰監測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，順時針緩慢調節模塊中間的匹配電位器，直到綠色指示燈滅，繼電器釋放為止，模塊調試好，調試好后，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。

　　五、故障排除　　　　　　　　　　　　　　　　　　　　

　　 1.燃燒器無火，而監測卻顯示有火，這是監測線路受潮后分布電容逐漸增大引起的干擾，請打開防爆箱，然后打開模塊，順時針緩慢調節電位器，直至綠色指示燈滅，繼電器釋放為止。

　　2.燃燒器有火，而監測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片，二是阻抗匹配電位器超調，請打開模塊反時針緩慢調節電位器，直到綠色指示燈亮，繼電器吸合為止。

　　3.如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因?yàn)槠胀úＡ荒芡高^火焰產生的紫外線。
